Чем отличаются сварные сетки с квадратными и прямоугольными ячейками

Сварная арматурная сетка это система взаимно перпендикулярных стержней, сваренных между собой в местах пересечений. Геометрическая форма ячеек определяет распределение арматуры по двум направлениям и, в итоге, характер работы армирования в ж/бетонном элементе.

ГОСТ 23279 - 12 регламентирует выпуск плоских и рулонных сварных сеток с квадратными и прямоугольными ячейками из Вр 1, стержневой арматурной стали диаметром от 3 мм и выше.

При этом форма сама по себе не является показателем прочности. Несущая способность определяется диаметром стержней, их шагом, классом арматурной стали, площадью сечения арматуры в расчетном направлении, схемой работы конструкции и качеством сварных соединений.

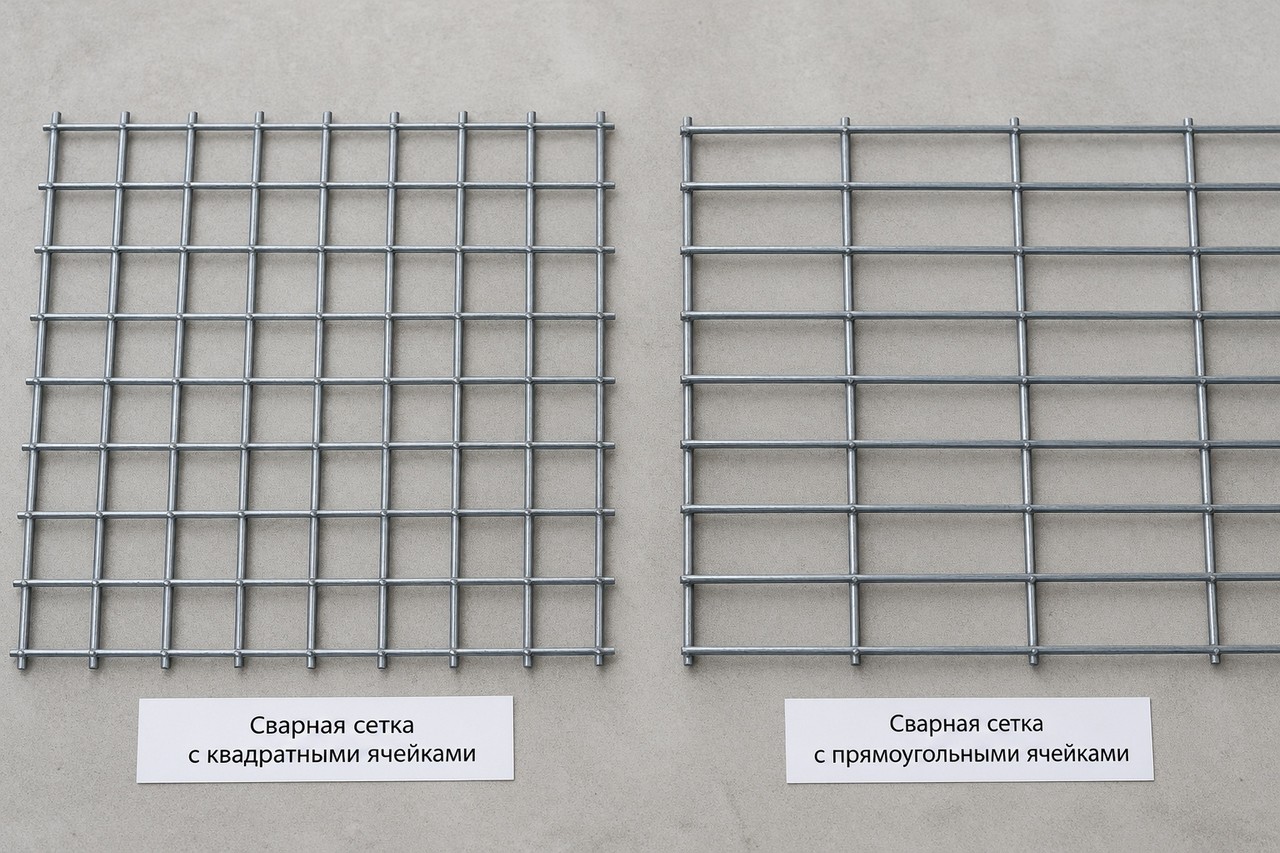

Квадратная и прямоугольная ячейка: в чем принципиальная разница

У квадратных ячеек расстояние между продольными и поперечными стержнями одинаковое. Например, размер 100×100 мм это одинаковый шаг стержней по обеим координатным осям.

У прямоугольных ячеек шаги по двум векторам различаются. Например:

• 50×100 мм;
• 100×200 мм;
• 50×150 мм.

Прямоугольная ячейка обуславливает изменение плотности армирования по одному из двух векторов.

Такое условие влияет на армирование железобетонных элементов, в которых изгибающие моменты, растягивающие усилия или температурно-усадочные деформации распределяются неравномерно.

ГОСТ 23279 устанавливает, что диаметры рабочей арматуры назначают исходя из нужной расчетной площади поперечного сечения арматуры. То есть геометрия сетки должна рассматриваться совместно с диаметром и шагом стержней.

Как форма ячейки влияет на механические характеристики

Работа по двум перпендикулярным осям

Квадратная сетчатая конструкция при одинаковых диаметрах и шагах стержней обладает симметричной структурой. Примерно одинаковое количество стали приходится на единицу ширины по двум осям.

Поэтому такая сетчатая структура удобна для конструкций, где массы арматуры требуется примерно одинаково.

Типичные примеры — плиты, отдельные участки монолитных конструкций, где расчетная работа арматуры проходит по двум взаимно перпендикулярным векторам.

Прямоугольные ячейки имеют выраженную направленность. Если шаг в одном направлении меньше, стержней на единицу ширины здесь больше. Следовательно, можно увеличить площадь арматуры в требуемом направлении без пропорционального увеличения количества металла во втором.

Например, при одинаковом диаметре:

Сетка	Поперечный шаг	Продольный шаг	Особенность
100×100	100 мм	100 мм	Симметричное армирование
50×100	50 мм	100 мм	Более плотное армирование по одному вектору
100×200	100 мм	200 мм	Выраженная направленность

Таким образом, прямоугольная сетка это более гибкий инструмент для направленного армирования.

Распределение стали

Количество арматурной стали продольно и поперечно планируют как формой ячейки, так и диаметром стержня.

Упрощенно площадь стали на единицу ширины в одном направлении равна:

As = (3.14 * d^2) : 4 * (1000 : s),

где:

• As — площадь сечения стержня на единицу ширины;
• d — диаметр;
• ss — шаг.

Из формулы видно, что при сокращении шага масса стали на единицу ширины увеличивается.

Так прямоугольная форма обуславливает разную интенсивность армирования по двум векторам.

Влияет ли прямоугольная форма на жесткость сетки

Да, но здесь нужно разделять жесткость самой сетчатой карты или полотна при транспортировании, монтаже и расчетную жесткость ж/бетонного элемента.

Сварная сетка это пространственно связанная система стержней. Контактные сварные швы прочно соединяют взаимно перпендикулярное положение продольных и поперечных стержней. Чем меньше шаг и больше диаметр стержней, тем больше масса металла и, как правило, выше сопротивление сетчатой карты деформированию по этой оси.

У прямоугольных ячеек жесткость может быть выражена более явно по одной оси. Например, у структуры с размером 50×100 мм при одинаковом диаметре стержней более плотное расположение арматуры по оси с шагом 50 мм.

Однако нельзя делать вывод, что любая квадратная сетка жестче любой прямоугольной. При сравнении учитывают:

• диаметр продольных стержней;
• диаметр поперечных стержней;
• шаг;
• класс стали;
• длину и ширину карты;
• количество сварных пересечений;
• схему опирания и приложения нагрузки.

ГОСТ 23279-12 допускает разные типы сеток, включая тяжелые сетчатые карты с рабочей арматурой преимущественно в одном направлении и в обоих направлениях.

Квадратные ячейки: когда они технологически оправданы

Преимущество квадратной сетчатой карты это одинаковая геометрическая структура по обоим векторам.

Она удобна там, где требуется:

• распределить арматуру по двум перпендикулярным векторам;
• обеспечить регулярную плотность стали для недопущения трещин;
• упростить раскрой и укладку карт;
• нивелировать ошибки при монтаже;
• обеспечить одинаковый шаг арматуры по двум координатам.

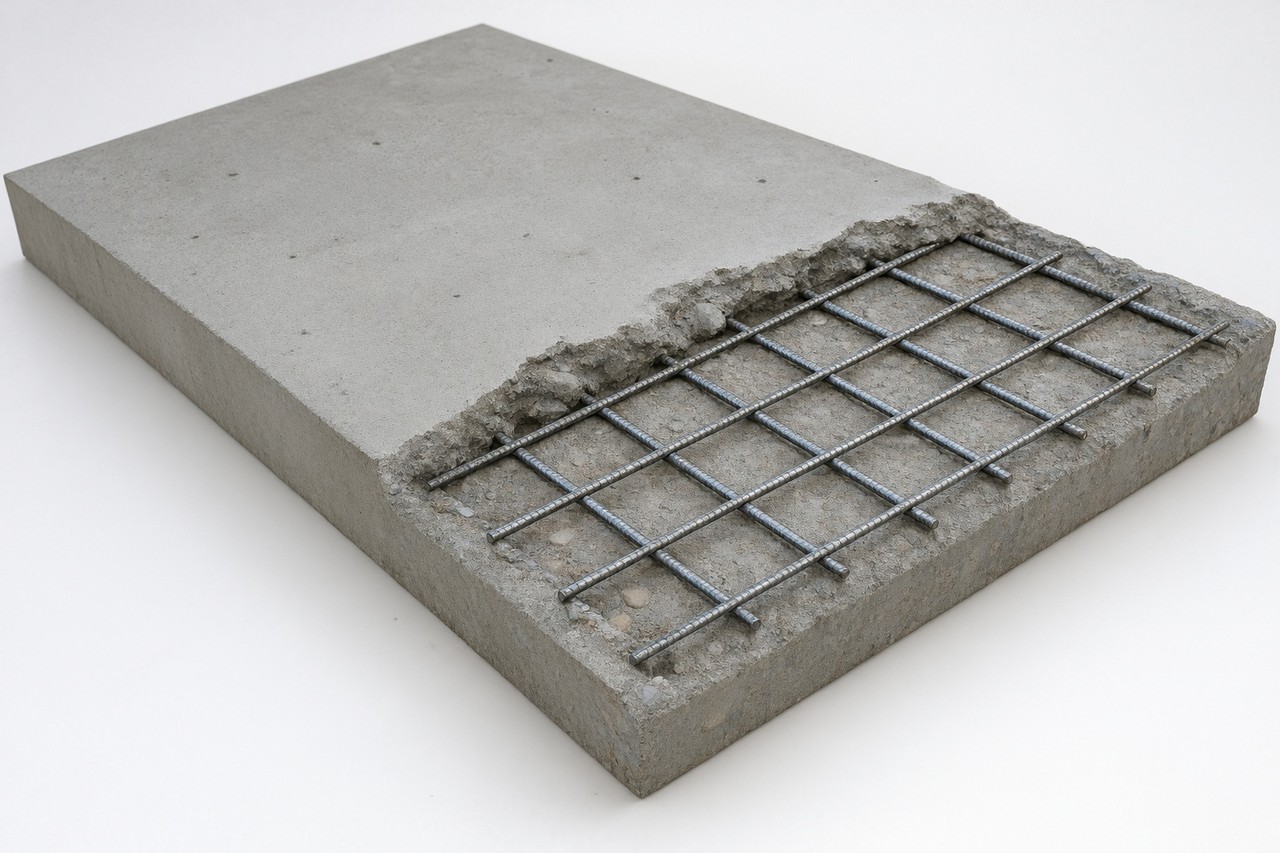

Железобетонные плиты

Квадратные сетки устанавливают для плит, когда расчет требует близкого по величине армирования в двух направлениях.

При этом в реальном проектировании выбор выполняется не по принципу «плита - значит квадратная сетка». Если один пролет или одна ось плиты расчетно более нагружено, проектом может быть предусмотрена прямоугольная сетчатая карта, либо карта с разными диаметрами стержней.

Панели монолитного ж/бетона

Для железобетонных элементов квадратная сетка удобна благодаря регулярной геометрии. Она обеспечивает равномерное расположение стержней и позволяет технологически стандартизировать армирующий каркас.

Армирование бетонных оснований и полов

Для распределительного армирования квадратная сетка удобна за счет равномерного расположения стержней. Она создает регулярную армирующую систему, которая воспринимает и перераспределяет локальные растягивающие напряжения.

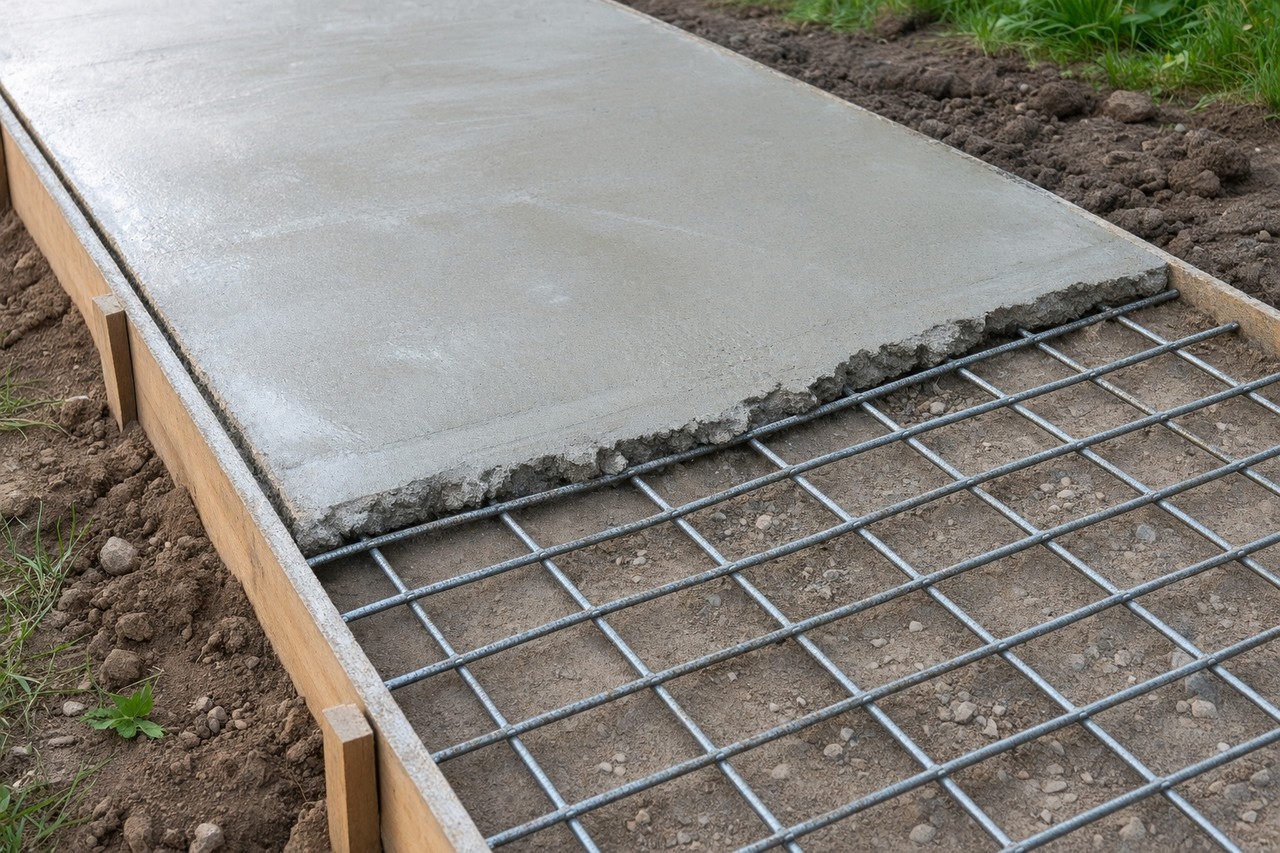

Прямоугольные ячейки: когда требуется направленное армирование

Главное преимущество прямоугольной ячейки - возможность разнести массу арматуры по разным осям с учетом расчетной работы конструкции.

Например, если по одной оси требуется больше рабочей арматуры, можно уменьшить шаг стержней по этой оси.

Прямоугольная сетка особенно эффективна, когда:

• изгибающий момент существенно отличается по направлениям;
• один размер пролета значительно отличается от другого;
• рабочая арматура преимущественно ориентирована по одной оси;
• второе направление выполняет распределительную или конструктивную функцию.

Плиты с выраженной работой по одному вектору

Если плита работает преимущественно как однопролетная конструкция, основная часть изгибающего момента воспринимается арматурой, ориентированной поперек пролета.

В этом случае количество рабочей арматуры в основном направлении может быть увеличено относительно второго. Геометрия прямоугольной сетки может реализовать такую схему.

Дорожные и промышленные ж/бетонные конструкции

В элементах, где нагрузки имеют в основном определенное направление, рационально использовать сетчатые карты с разными шагами.

Так можно концентрировать металл там, где он участвует в восприятии расчетных усилий.

Железобетонные панели и плоские элементы

В зависимости от схемы передачи нагрузки может потребоваться разная интенсивность армирования по двум осям. Прямоугольная сетка может адаптировать геометрию армирования под такую расчетную схему.

Что выбрать: квадратную или прямоугольную сетку

Выбор делают не по принципу «какая сетчатая карта прочнее», а исходя из расчетной схемы армируемого элемента.

Критерий	Квадратная ячейка	Прямоугольная ячейка
Распределение арматуры	Одинаковое по двум осям	Разное по осям
Направление работы	Низкая	Выраженная
Армирование плиты по двух осям	Удобный вариант	Возможно при разном расчетном армировании
Армирование преимущественно в одном направлении	Менее рационально	Более удобно
Монтаж	Простая ориентация сетки	Требует контроля направления
Раскрой	Простая регулярная геометрия	Требует учета ориентации
Рационализация расхода стали	Ограниченная при сильно различающемся армировании	Более высокая при направленной работе
