Срок службы металлической сетки для забора, кладки и армирования. Закажите долговечную сетку с доставкой по РФ от «СтройСет»

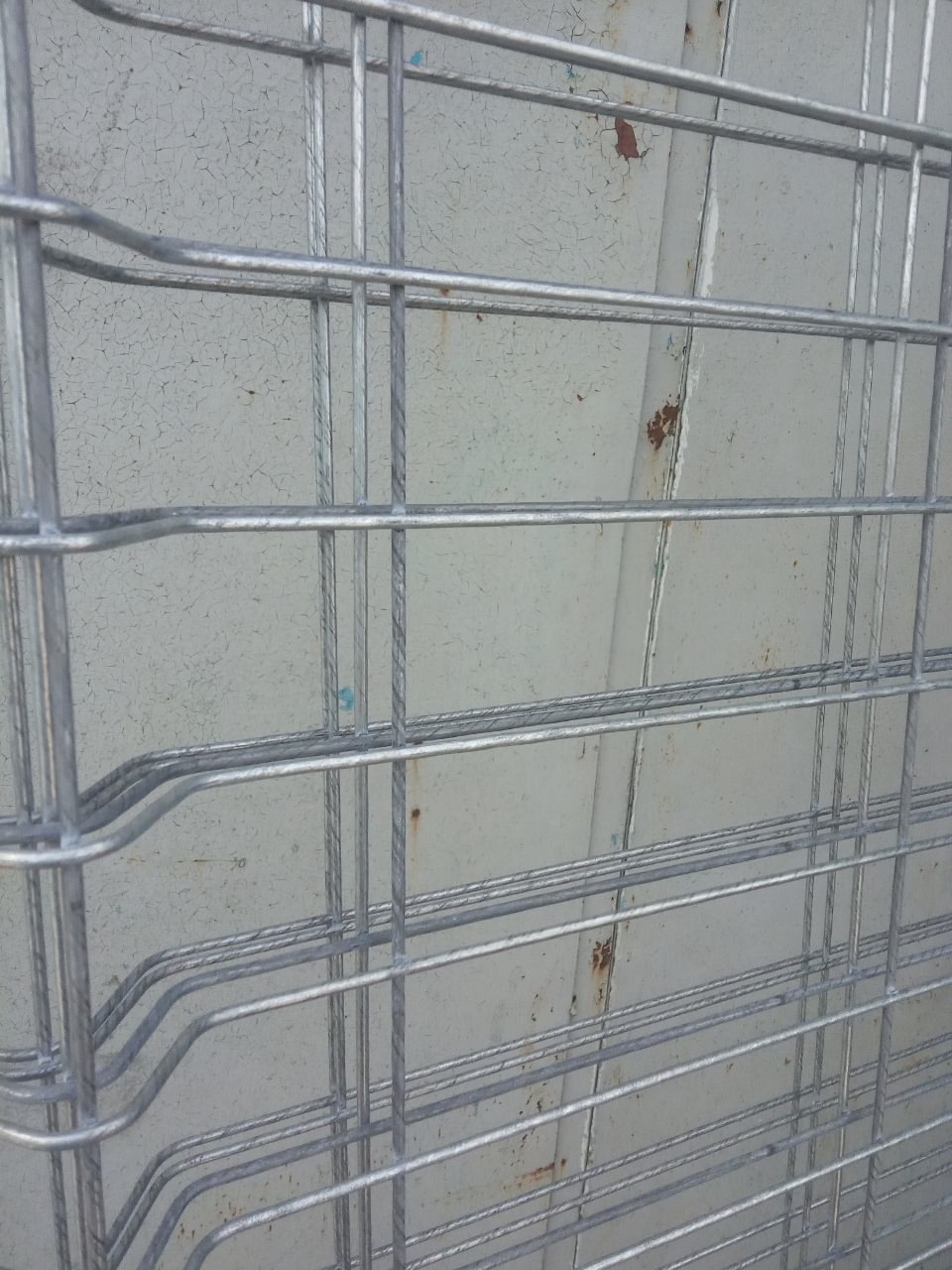

Металлическими оцинкованными сварными сетками армируют железобетонные части, дорожные покрытия, укрепляют отделочные слои, из них монтируют металлоконструкции и ограждения. При этом часто они работают в условиях повышенной влажности, плюс на них могут влиять химически активные соединения. В такой среде незащищенная поверхность металла быстро вступает в реакцию окисления и корродирует. Толщина проволоки или стержня в местах корродирования истончается, прочность снижается, но при этом нагрузки остаются такими же высокими.

Чтобы замедлить или вовсе остановить реакцию окисления металла, его поверхность защищают цинкованием. Это наиболее рациональный способ защитить металл от корродирования при окислительной реакции.

Как оцинкование повышает срок службы металлической сетки

Металлические проволочные сварные сетки подвержены коррозии, если они сделаны из незащищенной проволоки или стержней. При действии влажного воздуха, воды, химических соединений сеточная проволока будет быстро вступать в окислительную реакцию. Даже локальная ржавчина ослабляет места сварных соединений, уменьшает несущую способность сетки. Она уже не будет соответствовать своему назначению - нести расчетные нагрузки.

Покрытие металла цинком защищает его от коррозии и в 3-5 раз увеличивает срок его службы. Каким образом?

Цинковый слой дает два вида защиты.

1. Барьерная защита. Слой цинка, нанесенный на металл, высыхает и образует пленку. Она не пропускает через себя влагу и воздух, тем самым исключает начало окислительной реакции.
2. Катодная защита. Если покрытие будет незначительно повреждено, то Zn первым вступит в окислительную реакцию, выступая в роли анода. В электрохимической реакции Zn, окисляясь, будет отдавать свои электроны металлу, на который нанесен (катоду). В результате образуется оксид Zn, который закроет поврежденное место. При этом окислительная реакция остановится, так как доступ к металлу закроет оксид Zn и корродирование не пойдет дальше.

Цинк будет вступать в окислительную реакцию раньше сплава железа, так как его электрохимический потенциал ниже. В это время железо будет оставаться под защитой.

Защита Zn будет до тех пор, пока он не растворится весь. Но этот период будет длиться дольше, чем корродирование металла без защитного покрытия.

В условиях высокой влажности и при влиянии морской воды, кислых составов цинк будет быстрее расходоваться.

Катодная защита Zn, в основе которой электрохимическая реакция дает успешную защиту при всех способах цинкования.

Основные способы цинкования сварных сеток

• Горячий метод. В цинковый расплав (до 460 градусов) погружают готовую сварную сетку. Такая температура нужна, чтобы расплав Zn начал реагировать с поверхностью металла и создал на нем устойчивое к коррозии покрытие. Слой образуется толщиной 80-100 мкм. Zn плотно ложится на сварные соединения, защищая их, полностью покрывает металлическую сварную сетку. Срок ее службы 40-50 лет.

Покрытие толщиной 80-100 мкм стойко переносит агрессивную среду (влага, кислотно-щелочные растворы). Оцинкованные сетки с таким слоем армируют:

•  дорожные покрытия;
•  ограждения;
•  кладки стен (ГОСТ Р 57265-16) и бетонные полы в местах с высокой влажностью;
•  бетонные конструкции (опоры, плитные фундаменты, тоннельные своды, подпорные стенки).

Горячее цинкование проволоки, стержней до сварки

Сначала наносят цинк на проволоку, а затем из нее сваривают сетки. Но тогда сварка будет сжигать цинк в местах сваривания пересечений проволок. Эти места нужно дополнительно будет покрыть Zn.

Монтируют в закрытых зданиях, где нет агрессивного влияния среды.

• Гальваническое покрытие. Zn наносят в гальванической ванне с раствором электролита. Раствор электролита содержит химические соединения с цинком. Проволоку или готовые сетки помещают в ванну и пропускают электрический ток. Начинается электрохимическая реакция, в результате которой ионы Zn осаждаются на металл. Слой получается ровный и тонкий, до 6-50 мкм. Поверхность проволок выходит гладкой и блестящей.

Плюс гальванического метода это точность толщины слоя Zn и низкая себестоимость.

Срок службы у сеток оцинкованных гальваническим методом ниже, чем у покрытых цинком горячим методом. Их монтируют в местах с умеренной влажностью.

• Армирование горизонтальных швов каменных кладов внутренних стен.
• Укрепление отделочных слоев внутренних стен.
• Армирование бетонных полов внутренних помещений, бетонных “теплых полов”.

• Напыление цинка (металлизация). На проволоку или отдельные места наносят раствор содержащий цинк. Его напыляют сжатым воздухом под действием газопламенного или электродугового оборудования.

Напыление применяют для локального восстановления защитного покрытия или для дополнительной обработки сварных соединений. Слой можно наносить разной толщины.

Какие можно сделать выводы?

• Для долгой службы на открытом воздухе выбирают способ горячего цинкования.
• Для армирования во внутренних сухих помещениях достаточно гальванического покрытия.
• Сварные соединения дополнительно обрабатывают металлизацией.
• Сетки с рациональным соотношением цена-качество сваривают из оцинкованной проволоки.

Сравнение методов цинкования и срока службы

Метод покрытия	Толщина слоя, мкм	Срок службы, лет	Свойства	Где применяют
Горячее	75 - 100	30 - 50	Прочный, толстый, защищает сварные швы	Для армирования бетонных частей во влажных и химически агрессивных условиях
Гальваническое	5 - 30	10 - 20	Ровный по толщине, блестящий, тонкий	Для армирования во внутренних помещениях
Металлизация	20 - 80	10 - 25	Неравный по толщине	Для локального ремонта
Из предварительно оцинкованной проволоки	20 - 30	10 - 20	Ровная толщина по проволоке, в местах сварки слабая защита	Для армирования в условиях умеренной влажности
Термодиффузионное (Для проволоки не экономичный)	20 - 40	35 - 40	Равномерный, плотный, стойкий	Для армирования во влажных и химически агрессивных условиях

Зависимость срока службы от мест эксплуатации и свойств сетки

Сколько лет будут служить оцинкованные сварные сетки зависит не только от толщины слоя Zn. Срок службы еще зависит от среды, в которой они будут эксплуатироваться и от их свойств.

Места эксплуатации

Чем хуже среда эксплуатации, тем быстрее будет расходоваться защита Zn. Поэтому срок службы металла будет снижаться.

• Сухая среда, без влияния химических соединений (склады, закрытые помещения) - срок службы 25 - 40 лет, пока в здании будут сухие условия.
• Условия на открытом воздухе при умеренной влажности в климате средней полосы РФ срок 15 - 25 лет.
• Высокий процент влаги, влияние грунта, химических соединений 8 - 15 лет.
• Близкое влияние моря, химические соединения до 8 лет.

Толщина проволоки

Более толстая проволока добавит годы службы. Она дольше будет противостоять коррозии, тем более, если покрыта равномерным покрытием Zn.

Зависимость срока службы от метода цинкования и среды эксплуатации.



Метод покрытия	Слой, мкм	Сухая среда, лет	Открытый воздух, лет	Влага, химические соединения, лет
Горячее	75 - 100	30 - 50	20 - 35	10 -20
Гальваническое	5 - 30	10 - 20	5 - 10	3 - 8
Термодиффузионное	20 - 40	35 - 40	15 - 25	8 - 15
Слой Zn + ПВХ	Цинк 40–70 + ПВХ 200–500	45 - 60	25 - 40	15 - 30

Полимерное покрытия (ПВХ) нанесенное поверх цинкового работает, как еще один защитный барьер.

ПВХ:

• закрывает цинк от контакта с влагой;

• предохраняет сетку от влияния влаги, солей, кислот;

• увеличивает срок службы в 1,5–2,5 раза по сравнению с только оцинкованной проволокой.

Технология нанесения цинка добавляет годы службы сварным сеткам. Метод его нанесения определяют по местам эксплуатации - будут ли это строительные работы внутри дома, или это армирование дорожных покрытий. За счет цинкования срок службы арматурных сеток будет больше в 3-5 раз чем у “черных” аналогов. Поэтому их монтаж экономически более оправдан.
