Виды проката для сварных арматурных сеток, характеристики
Сварные арматурные сетки монтируют при бетонировании многих элементов и участков в строительстве. Они добавляют прочность, жесткость, устойчивость железобетонным структурам, за счет равномерного распределения нагрузок в них.
Их свойства, технические способности в эксплуатации определяет состав стали, из которой сделан арматурный или проволочный прокат. Так как сплав стали выпускают разных марок, его химические и механические свойства отличаются. У проката из разной по качеству арматурной стали разная прочность, свариваемость, пластичность, устойчивость к высоким температурам и к коррозии. Поэтому свойства сеток будут определять классы проката.
Его группируют по классам А240, А300, А400, А500 …А1000.

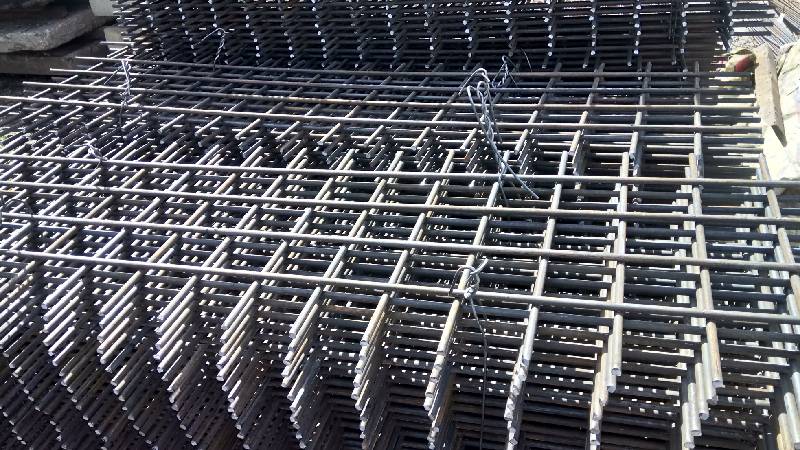

Стальной прокат для сеток
Для арматуры, из которой сваривают металлические сетки в основном берут низколегированные, углеродистые стали. Прокат из них вырабатывают горячекатанным или холоднодеформированным методом.
А500С - горячекатаная арматурная сталь
Из стальной арматуры класса А500С чаще всего сваривают сетки.
Химический состав стали для А500С сбалансирован так, чтобы в нем сочеталась прочность со свариваемостью и пластичностью. Прочность армирования нужна для повышения несущей способности при нагрузках, а свариваемость для его монтажа.
Твердость стали регулирует углерод, чем его больше, тем тверже сталь, но хуже свариваемость. В сплаве для А500С низкое количество углерода, не более 0,22 %, что делает его более пластичным и хорошо свариваемым. На хорошую свариваемость указывает буква “С”.
Для твердости в сплав добавлены кремний, марганец, а для коррозионной устойчивости добавляют медь.
Для выпуска стальной арматуры этого класса берут сталь марки Ст5сп, Ст5пс.
Механические характеристики содержат прочностные данные А500С.
- Прочность, которая определяется пределом текучести равным 500 МПа. Это максимальная нагрузка, при которой арматура проявляет упругую деформацию.
- Временное сопротивление разрыву - 600 МПа. Это значение нагрузки, при котором арматура будет деформироваться без упругого восстановления и разрушится.
- Удлинение при разрыве достигает не менее 14 %. С увеличением предела текучести уменьшается удлинение при разрыве.
У класса А500С хорошая свариваемость, достаточная прочность для монолитного бетонирования, стойкость к растрескиванию, хорошая пластичность.
Арматурный стальной прокат выпускают сечением 4-40 мм.
B500C - холоднокатаный арматурный прокат
Свойства В500С похожи на горячекатаный А500С и его также часто берут для сварных сеток.
Для выработки А500С и В500С разработали один ГОСТ 52544, в котором для этих двух прокатов заложен одинаковый химический состав стали. Поэтому их технические характеристики и механические свойства близки по значению.
У В500С хорошая свариваемость при пределе текучести 500 МПа. Прокат высоко пластичный, за счет этого сетки из него монтируют в сейсмоопасных зонах.
В отличие от А500С, В500С проходит холодную прокатку и отпуск при t 700 градусов.
Выпускают В500С сечением 4-12 мм.
А500С, В500С устанавливают в легких и тяжелых сетках, и в зависимости от диаметра арматура будет рабочей или распределительной.

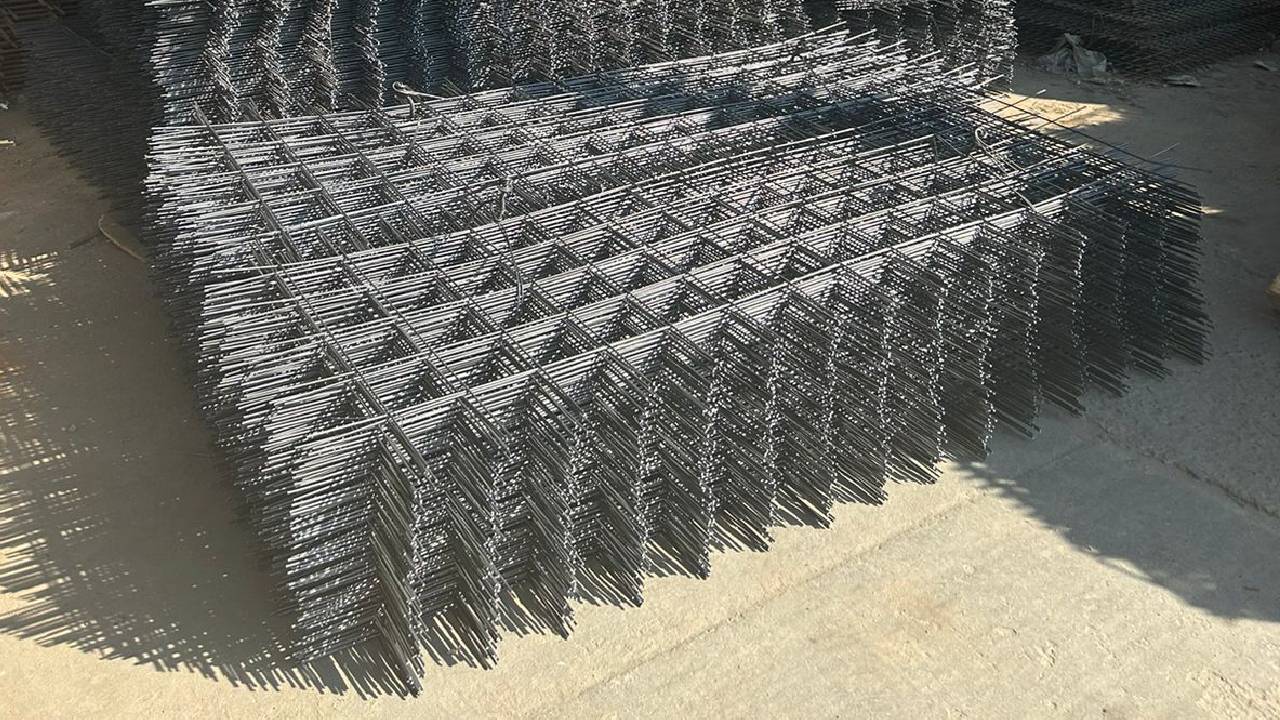

Стальной прокат А400
Химический состав. Это горячекатаный прокат и для его выпуска идет сплав стали 35ГС, 25Г2С. Марку стали и углеродный эквивалент указывают на маркировке арматуры.
Сплав сталей:
- 35ГС дает хорошую прочность, но она хуже сваривается, поэтому ее не берут для всех типов металлопродукции из-за недостаточной прочности сварных соединений. Также при сварке нужна регулировка температурного режима;
- 25Г2С при такой же прочности улучшенная свариваемость из-за более низкого состава углерода.
- Из стали Ст3сп и Ст3пс получают хорошо свариваемый А400С.
- Для А400 могут брать и другие марки стали (30ГС, 08Г2С), в зависимости от заказа.
Механические характеристики
Сталь прочная, ее предел текучести 400 МПа.
Периодический профиль для А400 1ф-4ф, его делают по заказу. Диаметр стержней выпускают 4-40 мм.
Арматурную сталь А400 берут для сваривания легких и тяжелых сеток. При диаметре более 10 мм А400 может нести рабочие нагрузки, а при диаметрах 6-16 работает, как распределительная арматура. В легких сетках ее диаметр 6-10 мм.

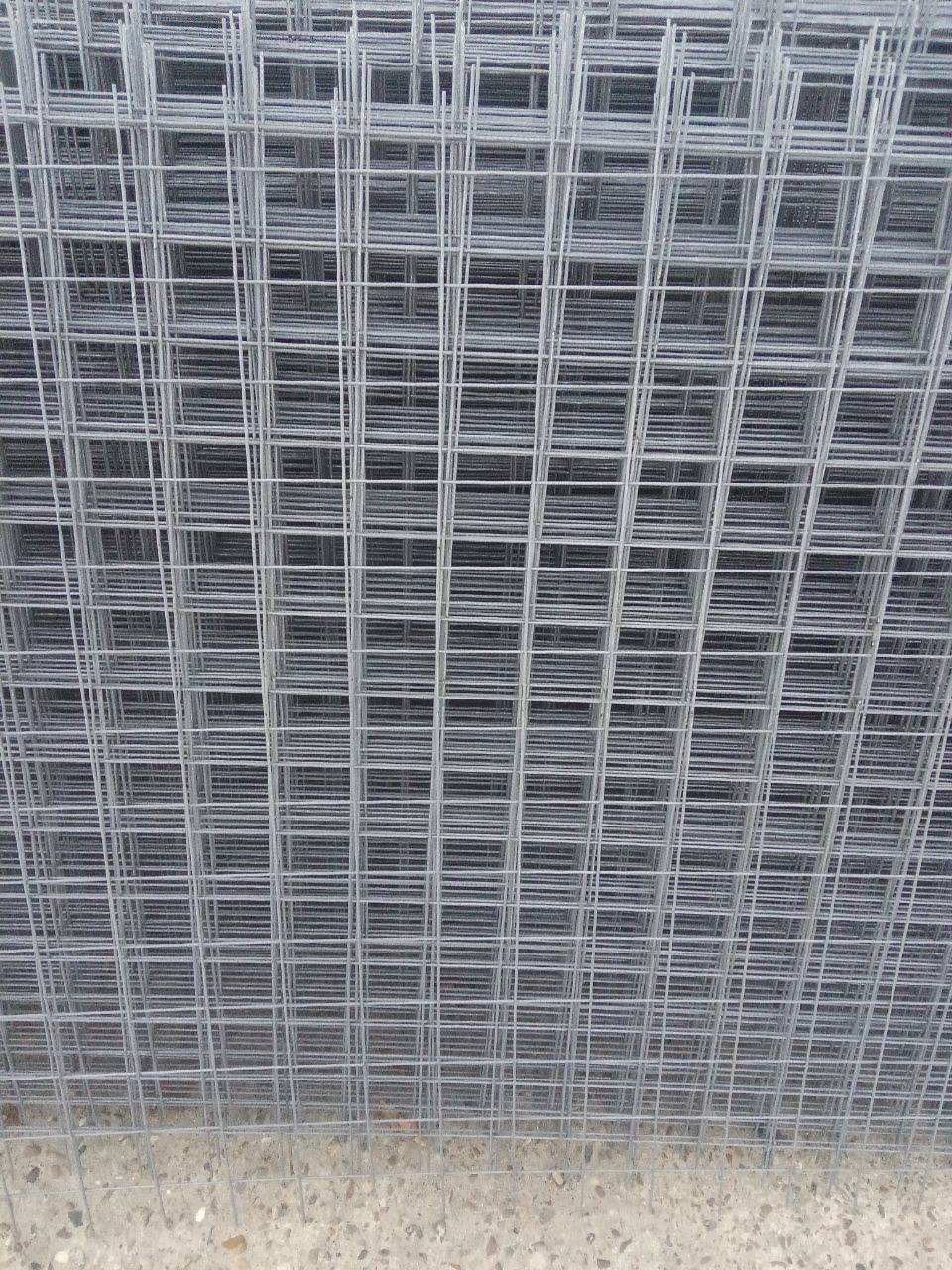

Проволока Вр1
Проволоку Вр1 вырабатывают холоднодеформированным способом из стали с небольшим процентом углерода. Низкий процент углерода обеспечивает ей хорошую свариваемость, а холодная деформация дает ей высокую прочность. Она зависит от диаметра проволоки, чем толще, тем выше предел текучести (355-985 МПа).
Проволоку Вр1 выпускают по ГОСТ 6727 с периодическим профилем. Из нее сваривают сетки с небольшим сечением (3-5 мм).
Что учесть при выборе стали
При планировании какую сталь брать для работ учитывают критерии:
- Свариваемость. Для сеток, которые сваривают контактно-точечной сваркой важно, чтобы сталь проявляла жаростойкость и сварное соединение выходило прочным без трещин. Лучше других сваривается арматурный стальной прокат А500С, В500С, для него нет ограничений. Также хорошо сваривается стальная проволока Вр1.
- Пластичность нужна стали, чтобы сетки, сваренные из нее несли без деформации динамические нагрузки и хорошо работали в сейсмоопасных районах.
- Сопротивление коррозии. Если сетчатое армирование будет работать во влажных условиях (дорожные покрытия, полы в цехах, парные, кухни и т.д.), то для исключения корродирования стали, на нее наносят защитное цинковое покрытие.
То, как арматурные сварные сетки будут работать в железобетонной части зависит от состава стального сплава. Чаще других берут арматурную сталь А500С, В500С, А400, Вр1. Марку стали планируют так, чтобы обеспечить прочность конструкции и ее долгую службу. Для выпуска сварных сеток компания “Стройсет” использует стальной прокат с сертификатом, который подтверждает ее соответствие ГОСТ. Это дает готовой металлопродукции точные геометрические размеры и прочность.
