Сравнение прочности сеток из разного d проволоки, результаты, выводы.

Содержание:

1. Введение в характеристики сеток.
   • Актуальность темы.
   • Цель исследования.
   • Краткий обзор понятия сварных сеток и их применения.
2. Материалы и методы.
   • Описание типов сварных сетчатых карт (по d проволоки).
   • Оборудование и методика испытаний.
   • Параметры, по которым оценивают прочность сетчатых метизов.
3. Результаты и обсуждение.
   • Сравнение характеристик прочности для разных диаметров проволоки.
   • Анализ данных и выявление закономерностей.
   • Влияние диаметра проволоки на прочность и жесткость.
4. Выводы.
   • Результаты.
   • Практические рекомендации по выбору с учетом прочностных характеристик.
5. Заключение.
   • Обобщение значимости исследования.
   • Направления для других исследований.

Значение прочностных характеристик сварных сеток в строительстве и промышленности

Сварные сетки часто применяют в строительстве, сельском хозяйстве и промышленности из-за высокой прочности, жесткости и удобству монтажа. Основной параметр, определяющий их механические свойства, это диаметр используемого проволочного проката. Цель статьи – сравнить характеристики прочности сварных сеток, изготовленных из проката разного диаметра, и выявить их зависимость от этого параметра.

Материалы и методы: Описание испытанных метизов и методика испытаний

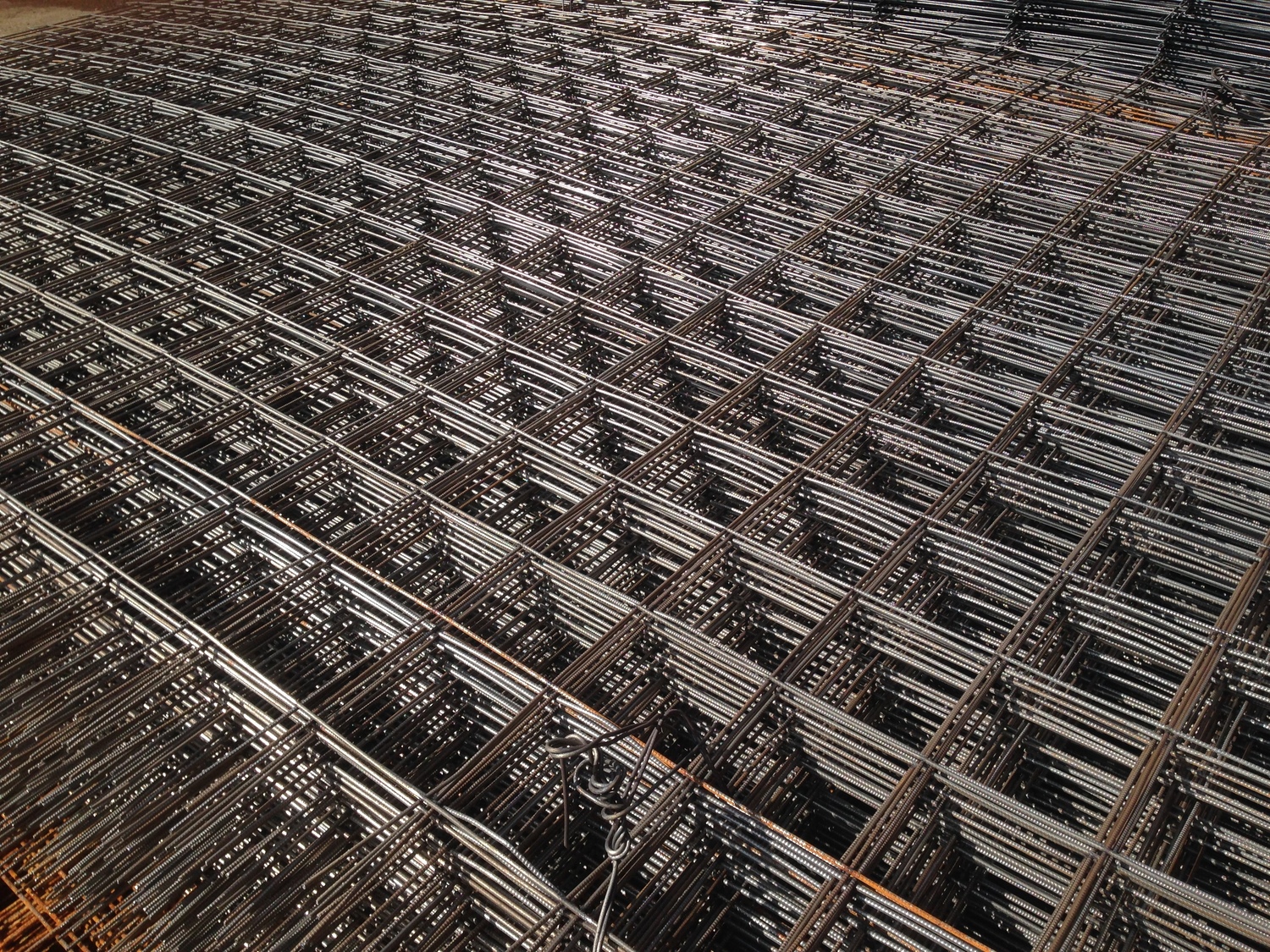

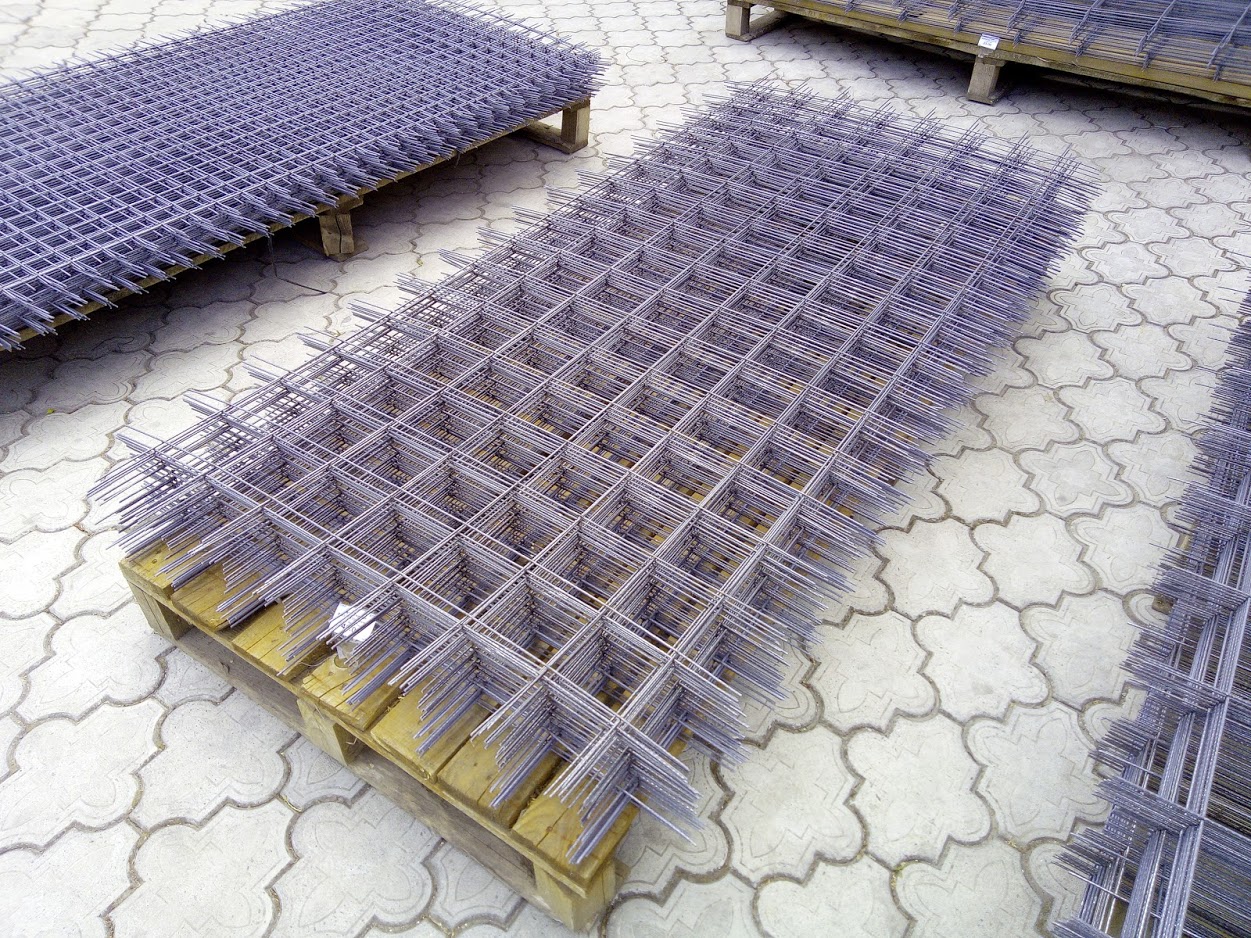

Для исследования были выбраны сварные сетчатые плоские карты из низкоуглеродистой стали с d прутков 3 мм, 4 мм, 5 мм и 6 мм. Все они имели одинаковый размер ячейки – 100×100 мм.
Испытания проводились на стенде, на котором можно измерять предельную нагрузку на разрыв, прогиб при приложении силы и деформационные характеристики.
Основные параметры оценки.

• Максимальная нагрузка, при которой начинается разрушение сетчатого полотна;
• Прогиб в середине сетчатой карты при стандартной нагрузке;
• Относительное удлинение проволоки.

Таблица 1. Рассчитанные характеристики прочности сварных сеток в зависимости от диаметра проволоки

d, мм	Максимальное усилие, Н	Прогиб при стандартном усилии, мм	Относительное удлинение проволоки, %
3	500	25	2.5
4	800	18	1.8
5	1200	12	1.2
6	1600	8	0.9

Результаты и обсуждение: сравнительный анализ прочности и жесткости сварных сеток

Результаты испытаний показали, что с увеличением диаметра проволоки прочностные характеристики сварной сетки существенно увеличиваются.

Сетка из проволоки:

• d 3 мм выдержала силу 500 Н, при этом максимальный прогиб составил 25 мм;
• d 4 мм выдержала силу 800 Н, прогиб – 18 мм;
• d 5 мм – силу 1200 Н, прогиб – 12 мм;
• d 6 мм – силу 1600 Н, прогиб – 8 мм.

Следовательно, увеличение диаметра проволоки приводит не только к росту прочности, но и к снижению прогиба, что улучшает жесткость сетчатой конструкции.

Таблица 2. Сравнительные показатели жесткости сварных сетчатых плоских карт

Сетчатые плоские карты имеют свои прочностные характеристики.

d, мм	Жесткость (обратная прогибу), условных единиц.
3	0.040
4	0.056
5	0.083
6	0.125

Жесткость рассчитана как обратное значение прогиба при стандартной нагрузке. Увеличение диаметра проволоки повышает прочность, при этом делает сетчатую карту более устойчивой к деформациям. Однако с ростом диаметра растет ее масса, а также цена выработки и монтажа.

Таблица 3. Преимущества, недостатки сварных сетчатых метизов из разного диаметра проволочного проката.

d, мм	Преимущества	Недостатки
3	Легкость, низкая цена.	Низкая прочность, большой прогиб.
4	Умеренный баланс прочности и цены.	Средняя жесткость.
5	Высокая прочность и жесткость.	Более высокая цена.
6	Максимальная прочность и жесткость, надежность.	Тяжелая, высокая цена.

Практические рекомендации по выбору сварных сеток для разных условий

1. Характеристики прочности сварной сетки зависят от диаметра прутков: чем он больше, тем выше прочность и жесткость конструкции. Это особенно нужно при проектировании элементов, подверженных высоким нагрузкам и деформациям.
2. Для монтажа в ответственных конструкциях рекомендуют использовать сетки с d прутков не менее 5 мм. У таких сеток высокая несущая способность и у них минимальный прогиб при стандартных нагрузках, что критично для армирования бетонных конструкций, ограждений и каркасов.
3. Для временных ограждений, легких конструкций и декоративных частей можно использовать сетки с d 3–4 мм, так как у них достаточная прочность при меньшем весе и более низкой цене.
4. При выборе сварной сетки учитывают не только характеристики прочности, но и факторы веса, цены и удобства монтажа. Более толстая проволока увеличивает вес конструкции, что затрудняет перевозку и установку, особенно при больших объемах.
5. Нужно учитывать режим эксплуатации, включая воздействие коррозионной среды и перепады температур. Для агрессивных сред и уличных конструкций стоит рассматривать не только диаметр, но и защитные покрытия (например, оцинковку) и материал исходного проката.
6. При составлении проекта проводят предварительные расчеты прочности и жесткости для выбранной конфигурации сетчатых метизов, чтобы обеспечить надежность конструкции при рациональной цене.

Итак, выбор сварной сетки должен быть основан на анализе таких факторов: диаметр проволоки, предполагаемая нагрузка, режим работы и экономическая рациональность.

 Схема выбора сварной сетки в зависимости от нагрузки и режима эксплуатации

Шаг 1: Определение режима работы

• Легкие условия (временные ограждения, декоративные конструкции, небольшие теплицы).
• Средние условия (поддерживающие конструкции, армирование лёгких бетонных элементов).
• Тяжёлые условия (армирование бетонных конструкций, несущие элементы каркасов, промышленные ограждения).

Шаг 2: Оценка предполагаемой нагрузки

• Низкая нагрузка (≤ 500 Н на элемент метиза).
• Средняя нагрузка (500–1000 Н).
• Высокая нагрузка (более 1000 Н).

Шаг 3: Учет внешних факторов

• Агрессивная среда (коррозия, влага, перепады температур).
  • Требуется оцинкованная или нержавеющая сталь.
• Отсутствие агрессивных факторов (внутренние помещения, сухой климат).
  • Можно использовать стандартную сталь без покрытия.

Шаг 4: Выбор d проволоки и конфигурации сетки

Режим эксплуатации	Нагрузка	Рекомендованный d проволоки	Примечания
Лёгкие	Низкая	3 мм	Минимальный вес и цена
Лёгкие	Средняя	4 мм	Увеличенная прочность
Средние	Средняя	4–5 мм	Баланс прочности и массы
Средние	Высокая	5–6 мм	Надёжность, долгий срок работы
Тяжёлые	Средняя	5 мм	Усиленные конструкции
Тяжёлые	Высокая	6 мм и выше	Максимальная прочность
Любые	Любая	+ Антикоррозийное покрытие при агрессивной среде	Долговечность конструкции

Пример наглядной блок-схемы (описательной):

├─ Определите режим эксплуатации ──┬─Лёгкие ──→перейдите к нагрузке

│ ├─ Средние ──→перейдите к нагрузке

│ └─ Тяжёлые ──→перейдите к нагрузке

│

├─ Определите нагрузку ──┬─Низкая ──→ выберите d 3-4 мм

│ ├─ Средняя ──→ выберите d 4-5 мм

│ └─ Высокая ──→ выберите d 5-6 мм

│

├─ Учтите внешние факторы ──┬─Агрессивная среда ──→ используйте оцинковку/нержавейку

│ └─ Нет ──→ Стандартная сталь

Исследование подтвердило важность учета диаметра проволоки при выборе сварных сеток. Эти данные полезны проектировщикам, инженерам и строительным организациям для планирования материалов с рациональными свойствами под конкретные условия строительства и эксплуатации. В будущем стоит рассмотреть соотношение диаметра и марки стали, технологии сварки и геометрии ячеек.
